Materjali meħtieġa
01
Materjal ta 'rinforz
Il-materjal ta 'rinforz għall-istralċ huwa ħjut tal-fibra tal-karbonju ta' speċifikazzjonijiet varji, inklużi 1K, 3K, 6K, 12K, eċċ.
02
Matriċi tar-reżina
Ir-reżini użati b'mod komuni fil-proċess ta 'l-istralċ jinkludu reżina tal-poliester mhux saturata, reżina epossidika, u reżina tal-bismaleimide. Ir-reżina tal-poliester mhux saturata tintuża prinċipalment f'industriji ċivili, bħal manifattura ta 'tubi tal-fibra tal-karbonju, tankijiet tal-fibra tal-karbonju, eċċ. Ir-reżina epossidika għandha prestazzjoni aħjar u tintuża biex tagħmel prodotti b'rekwiżiti għoljin għas-saħħa u l-modulus tat-tensjoni. Ir-reżina Bismaleimide għandha l-iktar prestazzjoni pendenti u hija prinċipalment użata biex tagħmel prodotti tal-fibra tal-karbonju tal-grad. Ir-rwol tar-reżina huwa kbir ħafna, u parti kbira mill-proprjetajiet kimiċi u fiżiċi tal-prodotti tal-istralċ jiddependu minnha.
03
Mili
Wara li żżid il-mili, xi funzjonijiet tar-reżina se jitjiebu. Pereżempju, iż-żieda ta 'mikrosferi tal-ħġieġ vojta se tnaqqas id-densità u l-piż tal-prodott, iżda żżid ir-riġidità. Ir-riġidità tista 'tiżdied ukoll billi jiżdied ammont xieraq ta' ramel tal-kwarz. Materjali oħra jistgħu jiżdiedu wkoll biex titjieb ir-reżistenza għall-ilbies, ritardanza tal-fjammi, eċċ.
Produzzjoni
It-tensjoni Ir-romblu tal-irmonk ġeneralment ikun tensjoni minn apparat mekkaniku, li jvarja skont id-disinn tal-proċess. Ħafna forom ta 'tensjoni jinvolvu molol biex joħolqu frizzjoni permezz tar-rotazzjoni ħielsa ta' rombli biex iżommu l-filamenti stretti kontra l-għodda li huma applikati. Fl-esperjenza tagħna, huwa aħjar li nżommu l-metodu tat-tensjoni sempliċi kemm jista 'jkun biex titnaqqas il-varjazzjoni tal-proċess. It-tensjoni tista 'tiġi applikata fuq ir-rombli jew permezz ta' apparat separat u hija applikata billi tgħaqqad, tapplika r-reżina, irrumblar, u tqiegħed l-irmonk fuq il-mandrin. It-tensjoni tiżgura l-istabbiltà tal-proċess u r-ripetibbiltà u ħafna drabi hija miżura importanti ta 'kwalità peress li hija mezz ta' konsistenza u kontroll tal-proċess peress li l-irmonk huwa kumpattat fuq il-mandrin.
Combing għall-uniformità
L-irmonk tal-fibra tal-karbonju mbagħad jiġi mgħoddi minn apparat ta 'kombinazzjoni jew ta' separazzjoni li jgħin biex il-filamenti mhux maħduma jiġu uniformi qabel ma l-irmonk jiġi introdott fil-banju tar-reżina. L-apparat ta 'separazzjoni jista' jiġi deskritt bħala moxt u l-importanza tiegħu hija li ġġib l-uniformità tal-fibra fil-kontroll tat-tensjoni peress li l-irmonk huwa mgħaddas fil-banju tar-reżina. Hekk kif l-irmonk jgħaddi mill-banju tar-reżina, huwa mimxut mill-ġdid biex tneħħi r-reżina żejda mill-irmonk.
L-irmonk jista 'mbagħad jiġi ċċattjat bl-użu ta' "roll ta 'l-għajnejn" kif meħtieġ biex tipprovdi uniformità addizzjonali tal-fibra qabel ma tkun diretta fuq il- "Mandrel".
Kontroll tad-direzzjoni
"Direzzjoni" hija bla dubju l-iktar parti importanti tal-proċess tal-magna tal-istralċ tal-fibra tal-karbonju. Meta l-fibri mxarrba, imxarrba bir-reżina, u l-feriti huma kollha miġbura flimkien, ir-ras hija responsabbli biex tipprovdi orjentazzjoni tal-fibra u timxi minn naħa għall-oħra hekk kif il-veloċità tal-applikazzjoni tal-irmonk hija pprovduta fil-moviment ċirkolari tal-mandrin. Iż-żewġ funzjonijiet mekkaniċi sinkronizzati jiżguraw li d-direzzjoni tal-fibra kritika tintlaħaq u l-irmonk titqiegħed kif meħtieġ mid-disinn tal-parti. Ladarba l-istralċ jitlesta, il-parti tista 'titfejjaq u allura tista' titqaxxar mill-wiċċ tal-mandrin.
Il-vantaġġi ta 'l-istralċ imxarrab huma kif ġej
Il-prodott għandu issikkar tajjeb fl-arja minħabba li t-tensjoni tal-istralċ tikkawża li l-kolla tar-reżina żejda tagħfas il-bżieżaq u timla l-lakuni
01
L-ispiża hija 40% inqas minn stralċ niexef
02
Waqt l-istralċ imxarrab, il-kolla tar-reżina fuq il-fibra tista 'tnaqqas l-ilbies tal-fibra
03
L-arranġament tal-fibra huwa parallel
04
Effiċjenza għolja tal-produzzjoni (sa 200m / min)
05
Passi ta 'produzzjoni
Preparazzjoni
Dan l-istadju jinkludi għażla u preparazzjoni tal-materjal. Il-fibra tal-karbonju prepreg ġeneralment hija ħjut tal-fibra tal-karbonju li ġiet impregnata minn qabel bir-reżina għall-istralċ sussegwenti. Moffa, ġeneralment metall jew moffa komposta, teħtieġ li tkun ippreparata biex tippermetti li l-fibra tal-karbonju tkun imdawra fuqha.
Fibra tal-istralċ
F’dan l-istadju, il-ħjut tal-fibra tal-karbonju huma mdawra fuq il-moffa biex tifforma struttura tubulari. Dan il-proċess ġeneralment jinvolvi żewġ metodi ewlenin ta 'l-istralċ: l-istralċ assjali u l-istralċ taċ-ċrieki. L-istralċ assjali huwa l-istralċ tal-fibra tal-karbonju parallela mal-fus tat-tubu, filwaqt li l-istralċ taċ-ċrieki huwa l-istralċ tal-fibra tal-karbonju madwar l-assi tat-tubu f'angoli differenti.
Tfejjaq
Wara l-istralċ, it-tubu jeħtieġ li jitfejjaq. Dan ġeneralment jinvolvi li ssaħħan it-tubu biex tfejjaq ir-reżina. It-temperatura u l-ħin ivarjaw skont it-tip ta 'raża użata u l-ispeċifikazzjonijiet tal-proċess.
Wara l-ipproċessar
Wara l-ikkurar, it-tubu jista 'jeħtieġ wara l-ipproċessar bħal tirqim, qtugħ, u tħin biex jissodisfa l-ispeċifikazzjonijiet finali u r-rekwiżiti tal-kwalità tal-wiċċ.
Spezzjoni u ttestjar
It-tubu lest ġeneralment jeħtieġ li jgħaddi minn kontroll u ttestjar tal-kwalità biex jiżgura li jissodisfa s-saħħa meħtieġa, l-ebusija, u indikaturi oħra tal-prestazzjoni.
Applikazzjoni

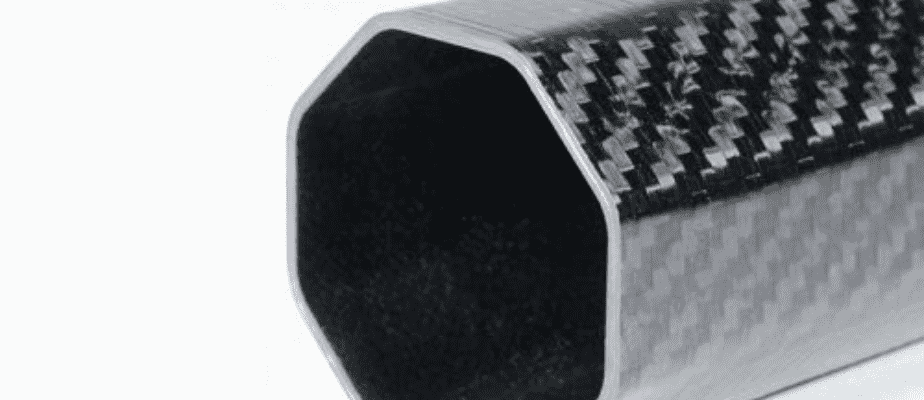

It-tubu tal-ferita tal-fibra tal-karbonju lest jista 'jintuża f'diversi applikazzjonijiet bħal aerospazjali, inġinerija tal-karozzi, tagħmir sportiv, eċċ.
