It-teknoloġija tal-iwweldjar bl-induzzjoni għal komposti tal-fibra tal-karbonju termoplastiku għadha fl-istadji bikrija.
It-tnaqqis fir-ritmu ekonomiku globali, flimkien ma 'bidliet sinifikanti potenzjali fis-sitwazzjoni internazzjonali u s-saturazzjoni tad-domanda għal fibra tal-karbonju low-end, jiddetermina kollettivament il-kontrazzjoni tas-suq globali tal-fibra tal-karbonju. Madankollu, dan mhuwiex ir-riżultat finali. Il-prestazzjoni ta 'fibri tal-karbonju mid-to-high-end tibqa' essenzjali għal industriji bħall-manifattura aerospazjali, medika u tal-karozzi. Barra minn hekk, minn perspettiva ambjentali, il-prospetti ta 'applikazzjoni ta' komposti tal-fibra tal-karbonju termoplastiku huma pjuttost promettenti. Il-fibra tal-karbonju termoplastika tista 'tiġi ffurmata mill-ġdid diversi drabi, u l-ipproċessar tagħha jista' jiġi kkontrollat b'mod intelliġenti. Fil-futur, il-komponenti industrijali għall-inġenji tal-ajru u l-vetturi spazjali x'aktarx se jużaw dan bħala l-materjal bażi tagħhom.
Biex tinkiseb prestazzjoni aħjar minn komponenti tal-fibra tal-karbonju termoplastiku, minbarra l-produzzjoni tad-dwana, għandhom ukoll ikollhom karatteristiċi ta 'proċessabbiltà ta' wara l-iffurmar, bħall-iwweldjar. Dan l-artikolu se jintroduċi għarfien relatat mal-iwweldjar ta 'komponenti industrijali tal-fibra tal-karbonju termoplastiku, b'mod partikolari li jiffoka fuq l-iwweldjar bl-induzzjoni.
Introduzzjoni għal Ħames Metodi ta 'Welding għal Komposti tal-Fibra tal-Karbonju Termoplastiku
B'differenza minn komposti termosetting, komposti termoplastiku xorta jistgħu jiddewweb wara l-iffurmar. Il-konnessjoni ta 'partijiet tal-fibra tal-karbonju termoplastiku tista' tinkiseb permezz ta 'tidwib sekondarju u applikazzjoni ta' pressjoni, li tista 'titqies bħala proċess ta' wweldjar. Bħalissa, tekniki ta 'wweldjar użati b'mod komuni għal komposti tal-fibra tal-karbonju termoplastiku jinkludu gass sħun, reżistenza, ultrasoniku, induzzjoni u wweldjar bil-lejżer. Kull metodu ta 'wweldjar għandu l-vantaġġi u l-iżvantaġġi tiegħu, u l-għażla tal-metodu għandha tkun ibbażata fuq xenarji u rekwiżiti differenti.
1.Iwweldjar tal-Gass sħun:
Deskrizzjoni: L-iwweldjar bil-gass sħun juża nixxiegħa ta 'gass sħun (ġeneralment nitroġenu) biex jiddewweb u jgħaqqad il-materjali termoplastiku fil-ġonta.
Proċess: Il-wiċċ tal-materjali jissaħħan b'gass sħun, u tiġi applikata pressjoni biex tgħaqqadhom flimkien.
Vantaġġi: Hemm kontroll preċiż fuq it-temperatura u l-pressjoni, li jagħmilha adattata għal diversi komposti termoplastiku.
Konsiderazzjonijiet: Għandha tingħata attenzjoni biex tevita sħana żejda u tagħmel ħsara lill-fibra tal-karbonju.
2.Iwweldjar ta 'reżistenza:
Deskrizzjoni: L-iwweldjar tar-reżistenza jinvolvi li jgħaddi kurrent elettriku mill-materjali, li jiġġenera s-sħana fil-ġonta.
Proċess: Żewġ komponenti huma ppressati flimkien, u l-kurrent jgħaddi mill-ġonta, u jikkawża tisħin lokalizzat.
Vantaġġi: Il-proċess huwa mgħaġġel, adattat għal strutturi kbar, u jista 'jiġi awtomatizzat.
Konsiderazzjonijiet: Il-materjali għandu jkollhom biżżejjed konduttività, u hemm riskju ta 'tisħin żejjed lokalizzat.
3.Iwweldjar Ultrasoniku:
Deskrizzjoni: L-iwweldjar ultrasoniku juża vibrazzjonijiet ta 'frekwenza għolja biex jiġġenera s-sħana fil-ġonta, u b'hekk idub u jingħaqad il-materjali termoplastiku.
Proċess: Vibrazzjonijiet ultrasoniċi huma applikati għall-interface, li jikkawżaw tisħin u twaħħil lokalizzati.
Vantaġġi: Il-veloċità tal-ipproċessar hija mgħaġġla, u tagħmilha adattata għal partijiet żgħar u kumplessi, b'impatt termali minimu fuq iż-żoni tal-madwar.
Konsiderazzjonijiet: Issettjar ta 'frekwenza u amplitudni xierqa huma kruċjali, u dan il-metodu jista' ma jkunx adattat għall-komposti termoplastiku kollha.
4.Iwweldjar ta 'Induzzjoni:
Deskrizzjoni: L-iwweldjar bl-induzzjoni juża induzzjoni elettromanjetika biex issaħħan il-materjali termoplastiku fil-ġonta.
Proċess: Coil ta 'induzzjoni jinduċi sħana fil-materjali, u joħloq żona ta' tidwib lokalizzata għall-iwweldjar.
Vantaġġi: Hemm kontroll preċiż fuq it-tisħin, li jagħmilha adattata għal strutturi kbar b'impatt minimu fuq iż-żoni tal-madwar.
Konsiderazzjonijiet: Il-materjali għandu jkollhom konduttività suffiċjenti, u dan il-metodu mhuwiex applikabbli universalment.
5.Iwweldjar bil-Laser:
Deskrizzjoni: L-iwweldjar bil-lejżer juża raġġ tal-lejżer iffukat ħafna biex issaħħan u jdub il-materjali fil-ġonta, u jifforma rabta hekk kif jibred.
Proċess: Ir-raġġ tal-lejżer huwa dirett lejn l-interface, u jsaħħan malajr il-materjal termoplastiku. Il-komponenti mbagħad jiġu ppressati flimkien, u jiffurmaw weldjatura hekk kif tissolidifika.
Vantaġġi: L-iwweldjar bil-lejżer jipprovdi preċiżjoni għolja u kontroll fuq input termali, veloċitajiet ta 'wweldjar relattivament veloċi, u huwa adattat għall-produzzjoni tal-massa. Joħloq żoni minimi affettwati mis-sħana, jippreserva l-proprjetajiet tal-materjal, u joħloq riskju aktar baxx ta 'kontaminazzjoni.
Konsiderazzjonijiet: Għandha tingħata attenzjoni waqt l-iwweldjar bil-lejżer biex tipproteġi l-fibra tal-karbonju minn sħana żejda biex tiġi evitata l-ħsara.
Teknoloġija ta 'l-Iwweldjar ta' Induzzjoni Matura għal Fibra tal-Karbonju Termoplastiku Jibbenefika l-Industrija Aerospazjali
It-teknoloġija tal-iwweldjar bl-induzzjoni hija partikolarment adattata biex tgħaqqad strutturi komposti termoplastiku rinfurzati bil-fibra tal-karbonju. Peress li l-fibra tal-karbonju hija konduttiva u tista 'tiġġenera kurrenti eddy meta tkun soġġetta għal kamp manjetiku li jalterna, m'hemmx bżonn li jiġu introdotti materjali ta' induzzjoni addizzjonali meta jiġu wweldjati komposti termoplastiku rinfurzati bil-fibra tal-karbonju.
Hekk kif it-teknoloġija tal-manifattura għall-komposti termoplastiku aerospazjali timmatura u l-ispejjeż tal-produzzjoni jonqsu, l-applikazzjoni tagħhom fil-manifattura aerospazjali se tiżdied b'mod sinifikanti. Barra minn hekk, l-istruttura kumplessa tal-komponenti aerospazjali teħtieġ li partijiet sempliċi jiġu mmuntati f'kollox permezz ta 'teknoloġiji ta' konnessjoni. Għalhekk, l-iżvilupp ta 'teknoloġiji tal-iwweldjar għal komposti termoplastiku aerospazjali, inkluż l-iwweldjar bl-induzzjoni, sar ħtieġa urġenti fir-riċerka avvanzata tal-manifattura tal-inġenji tal-ajru, u se jibqa' kompitu fit-tul fil-futur.
Bħalissa, it-teknoloġija tal-iwweldjar bl-induzzjoni għall-fibra tal-karbonju termoplastiku tiffaċċja sfidi bħall-maturità baxxa u l-fatt li għadha ma daħlitx fil-prototip tal-inġinerija u l-istadji tal-applikazzjoni prattika tal-prodott. Madankollu, ir-riċerka dwar l-iwweldjar bl-induzzjoni ta 'komposti termoplastiku għal inġenji tal-ajru ċivili għadha fl-istadji bikrija tagħha barra mill-pajjiż, b'diversi teknoloġiji ewlenin pendenti skoperti. Id-distakk teknoloġiku fost il-pajjiżi mhuwiex qawwi ħafna. Għalhekk, iċ-Ċina għandha tħaffef l-isforzi ta 'żvilupp u applikazzjoni f'dan il-qasam biex tqassar id-distakk ma' materjali barranin avvanzati u teknoloġiji tal-manifattura għall-inġenji tal-ajru. Huwa biss billi verament nikkontrollaw it-teknoloġiji ewlenin li nistgħu nibbenefikaw l-industrija aerospazjali domestika.
Progress tar-Riċerka dwar l-Iwweldjar ta 'Induzzjoni ta' Komposti Termoplastiku CF/PPS fiċ-Ċina
Xi timijiet ta 'riċerka studjaw l-effetti tal-qawwa tal-iwweldjar u l-ħin fuq is-saħħa tal-shear tal-ħoġor (LSS) bl-użu ta' approċċ tal-iwweldjar fuq il-post. Esploraw ukoll il-fattibilità ta 'saffi impjantati differenti għall-iwweldjar bl-induzzjoni ta' komposti termoplastiku CF/PPS. Ir-riċerka sabet li l-qawwa eċċessiva tal-iwweldjar jew il-ħin tal-iwweldjar fit-tul jistgħu jwasslu għal sħana żejda tal-kampjuni, li jirriżultaw f'reazzjonijiet kimiċi bħal cross-linking, ossidazzjoni, u degradazzjoni tal-matriċi tar-reżina, li jnaqqsu b'mod sinifikanti l-proprjetajiet mekkaniċi tal-ġonot iwweldjati u anke il-proprjetajiet interni tal-komposti.

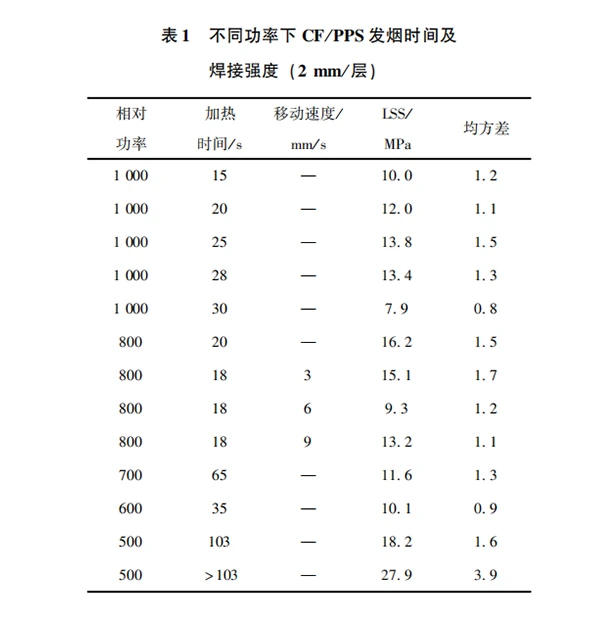

1. Dejta ta 'Ħin Massimu għall-Iwweldjar ta' Induzzjoni ta 'Kompożiti CF/PPS
Riżultati sperimentali jindikaw li meta l-qawwa relattiva tkun fil-medda ta '400 sa 800, is-saff intermedju juri l-ogħla rata ta' żieda fit-temperatura. Hekk kif tiżdied il-qawwa relattiva, ir-rata ta 'żieda fit-temperatura ssir aktar mgħaġġla, u l-ħin tat-tipjip iseħħ aktar kmieni. Meta l-ħin tal-iwweldjar jaqbeż ċertu valur, it-tipjip inevitabbilment jidher fin-nofs tal-pannelli. L-okkorrenza tat-tipjip hija primarjament dovuta għad-degradazzjoni tar-reżina jew il-volatilizzazzjoni ta 'molekuli żgħar residwi, li t-tnejn jistgħu jaffettwaw ħażin il-kwalità tal-iwweldjar u l-prestazzjoni tat-twaħħil bejn iż-żewġ pannelli. Għalhekk, huwa meħtieġ li tiġi evitata din is-sitwazzjoni.

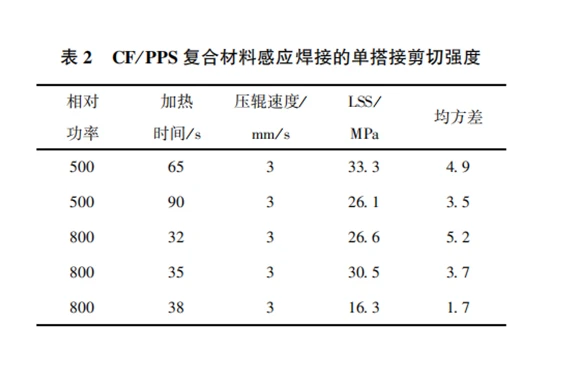

2. Effetti tal-Qawwa u l-Ħin tal-Iwweldjar fuq is-Shear Strength (LSS)
L-iwweldjar bl-induzzjoni sar fuq żewġ materjali komposti CF/PPS bl-użu ta 'metodu ta' wweldjar fuq il-post, segwit bl-applikazzjoni ta 'pressjoni bir-rombli wara t-tisħin. Is-saħħa tal-shear tal-ħoġor li tirriżulta (LSS) ġiet ittestjata. Ir-riżultati jindikaw li matul il-proċess tal-iwweldjar bl-induzzjoni, minħabba l-ħin tal-iwweldjar relattivament qasir, il-ħruġ tar-reżina mhuwiex sever, li jippermetti li l-wiċċ tal-weldjatura jżomm ċertu ammont ta 'reżina. F'qawwa relattiva ta '500, il-valur tas-saħħa tal-qtugħ (LSS) jilħaq il-massimu tiegħu f'ħin ta' tisħin ta '65 sekonda, li jindika li l-ħin tat-tisħin la għandu jkun qasir wisq u lanqas twil wisq.

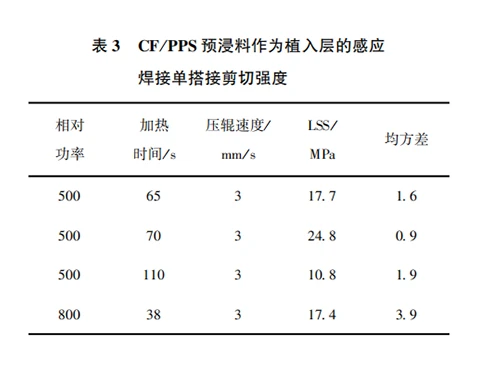

3. Effett tas-Saff tal-Impjant fuq is-Shear Strength (LSS)
Bl-użu ta 'żewġ materjali komposti CF/PPS, flimkien ma' prepreg CF/PPS li għandu l-istess speċifikazzjonijiet (l-istess materja prima, forma tad-drapp, kontenut tal-volum tal-fibra, eċċ.) bħall-komposti, intuża saff ta 'impjant għall-iwweldjar fuq il-post. Ir-riżultati jindikaw li ż-żieda tas-saff tal-impjant ġeneralment wasslet għal tnaqqis fis-saħħa tal-qtugħ (LSS), li tista 'tiġi attribwita għas-saff tal-impjant li jirrestrinġi l-ġenerazzjoni u l-konduzzjoni tas-sħana; madankollu, l-LSS massimu xorta laħaq 24.8 MPa.
